产品详情

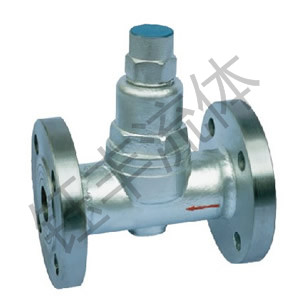

双金属片蒸汽疏水阀
产品概述
CS47H双金属片蒸汽疏水阀用于蒸汽主管、分汽缸、蒸汽伴热管线、散热器、低温加热槽、夹屑锅等。
产品特点
1、新型SCCV关闭系统设计，关闭可靠，寿命长久。
2、排放温度可调整，有效地利用高温凝结水中的显热，节能**。
3、排放温度在管网运行时就可进行，并可任意角度安装。
4、阀前始终存有高温凝结水，形成可靠的水封，无蒸汽泄漏。
5、抗水击，排空气性能优良。
6、动作时无噪音，有利于保护环境。
7、通汽初始，阀门全部开启，低温冷凝水和空气迅速排除，大大缩短设备启动时间。
8、内部零件全部用不锈钢制造，抗腐蚀、汽蚀。
主要外型及连接尺寸
产品型号 | 公称通径DN(mm) | 连接方式 | 使用压力范围 | **高允许温度℃ | 调整温度范围℃ | 阀体材质 | 主要零件材质 | 外形尺寸 | |||
L | H1 | H2 | W | ||||||||
TB6 | 15-20 | 内螺纹 | 0.01-1.6 | 220 | 50-180 | A105 | SUS(3Cr13) | 90 | 109 | 35 | 58 |
TB6F | 15-20 | 法兰 | 0.01-1.6 | 220 | 50-180 | A105 | SUS(3Cr13) | 150 | 109 | 35 | 58 |
TB6W | 15-20 | 承插焊 | 0.01-1.6 | 220 | 50-180 | A105 | SUS(3Cr13) | 90 | 109 | 35 | 58 |
TB11 | 15-20 | 内螺 | 0.01-1.6 | 220 | 60-190 | A105 | SUS(3Cr13) | 90 | 109 | 35 | 58 |
TB11F | 15-20 | 法兰 | 0.01-1.6 | 220 | 60-190 | A105 | SUS(3Cr13) | 150 | 109 | 35 | 58 |
TB3 | 15-20 | 内螺 | 0.01-1.6 | 350 | 50-190 | A105 | SUS(3Cr13) | 90 | 85 | 23 | 54 |
TB3F | 15-20 | 法兰 | 0.01-1.6 | 350 | 50-190 | A105 | SUS(3Cr13) | 150 | 85 | 23 | 54 |
TB3W | 15-20 | 承插焊 | 0.01-1.6 | 350 | 50-190 | A105 | SUS(3Cr13) | 90 | 85 | 23 | 54 |
TB5 | 15-20 | 内螺 | 0.01-2.1 | 350 | 50-200 | A105 | SUS(3Cr13) | 90 | 85 | 23 | 54 |
TB5F | 15-20 | 法兰 | 0.01-2.1 | 350 | 50-200 | A105 | SUS(3Cr13) | 150 | 85 | 23 | 54 |
TB5W | 15-20 | 承插焊 | 0.01-2.1 | 350 | 50-200 | A105 | SUS(3Cr13) | 90 | 85 | 23 | 54 |
