产品详情

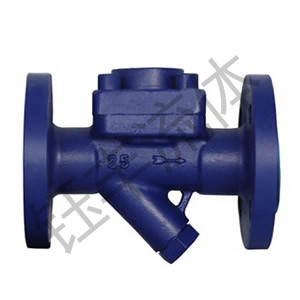

膜盒式蒸汽疏水阀
产品概述
CS46H膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上**常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能**。适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。
产品特点
1、自动排空气，体积小，不怕冻，任意位置都可安装；
2、维护方便，在管线上可以检查修理和更换零件；
3、**大背压率≤80**，膜盒坚固，使用寿命长。
工作原理
CS46H 膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀**关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度15℃和30℃两种膜盒供选择。
主要性能和零部件
部件名称 | 材料 |
阀体阀盖 | WCB |
膜盒 | 1Cr18Ni9Ti |
膜片 | 哈氏合金 |
阀座 | 3Cr13 |
过滤网 | 1Cr18Ni9Ti |
型号规格及外型尺寸表
产品型号 | 通径(mm) | 连接方式 | 阀体材料 | 工作压力 | **高允许温度℃ | 外形尺寸(mm) | |||
L | H1 | H2 | W | ||||||
CS16H-16C | 15-20 | 内螺纹 | WCB | 0.05~1.6 | 250 | 100 | 58 | 55 | 70 |
25 | 0.05~1.6 | 250 | 120 | 58 | 55 | 70 | |||
32-40 | 0.05~1.6 | 250 | 150 | 68 | 68 | 90 | |||
50 | 250 | 160 | 68 | 68 | 90 | ||||
CS46H-25C | 15-20 | 法兰 | WCB | 0.05~2.5 | 250 | 150 | 58 | 55 | 70 |
25 | 0.05~2.5 | 250 | 160 | 58 | 55 | 70 | |||
30-50 | 0.05~2.5 | 250 | 230 | 85 | 60 | 120 | |||
