产品详情

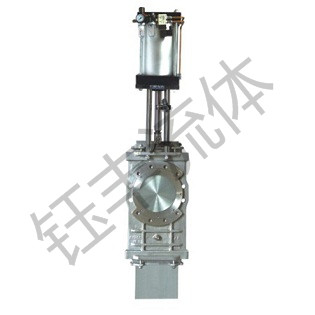

插板阀
一、主要性能规范
零件名称 | 材料 | 零件名称 | 材料 |
阀体 | 1CF18Ni9Ti CF8M | 阀杆 | 1CF18Ni9Ti |
阀座密封圈 | 橡胶或PTFE | 支架 | 不锈钢 |
阀体间密封垫片 | 橡胶或PTFE | 填料压盖 | 不锈钢 |
阀体 | 1CF18Ni9Ti CF8M | 填料 | 石墨或PTFE |
阀体装配螺栓 | B7 | 填料压盖螺栓 | B7 |
注：橡胶牌号取决于介质性质和使用温度。
二、壳体试验和密封试验:
1、插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm3/s计算，没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定，其他技术要按JB/Z 234的规定
