产品详情

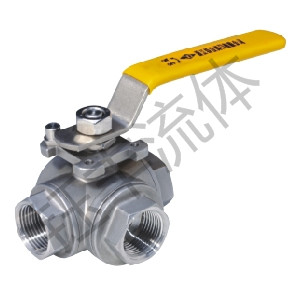

名称： 螺纹三通球阀 类别： 无分类 型号： Q14F/Q15F 口径： DN10～50mm 压力： 1.6-6.4MPa 材质： 304 316 316L主要零件材料
序号 | 零件名称 | 材质 |
1 | 阀体 | 不锈钢CF8M/CF8 |
2 | 阀盖 | 不锈钢CF8M/CF8 |
3 | 球 | 不锈钢CF8M/CF8 |
4 | 球垫 | 聚四氟乙烯PTFE |
5 | 阀杆 | 不锈钢CF8M/CF8 |
6 | 填料 | 聚四氟乙烯PTFE |
7 | 中口 | 聚四氟乙烯PTFE |
8 | 大薄片 | 聚四氟乙烯PTFE |
9 | 压盖螺母 | 不锈钢CF8M/CF8 |
10 | 手柄 | 不锈钢CF8M/CF8 |
11 | 流向指示牌 | ALUMINUM |
12 | 华司 | 不锈钢CF8 |
13 | 螺帽 | 不锈钢CF8 |
14 | 锁定装置 | 不锈钢CF8 |
15 | 皮套 | 塑料 |
16 | 盲盖 | 不锈钢CF8M/CF8 |
L型主要尺寸、单位mm
SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT（g） |
1/2″ | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
3/4″ | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
1″ | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
11/4″ | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
11/2″ | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
2″ | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
