消防信号蝶阀
产品概述
XD373系列涡轮传动对夹式偏心消防信号蝶阀其设计采用偏心蝶板，轴端设置凸轮机构与开关信号接触，能有效提供阀门开启与关闭的信号，并能输出连接声光设施、提供声与光的信号，一般用于为消防设施配套所用。显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。
主要技术参数
公称通经 | DN(mm) | 50-300 | ||
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
适用介质 | 水、海水、油品等≤125℃ | |||
主要零部件材料
序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 |
1 | 阀体 | 球铁、铸钢 | 7 | 密封圈 | NBR。EPDM |
2 | 阀轴 | SUS410/SUS316 | 8 | 圆垫片 | SUS316/黄铜 |
3 | 蝶板 | 球铁喷塑、不锈钢 | 9 | 对开环 | SUS316/黄铜 |
4 | 阀座 | EPDM，PTEE | 10 | 挡圈 | 弹簧钢 |
5 | 衬套 | 青铜，聚四氟乙烯 |
采用标准
制造标准GB/T 122387-89
法兰标准GB9113-2000、GB17241.6-1998
结构长度标准GB12221-89
检验标准GB/T 13927-92
附件
蜗轮、气动执行机构、电动执行机构等

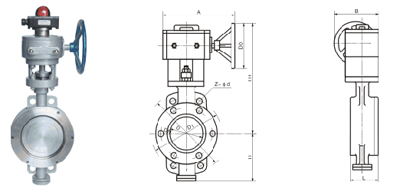

主要外形连接尺寸
