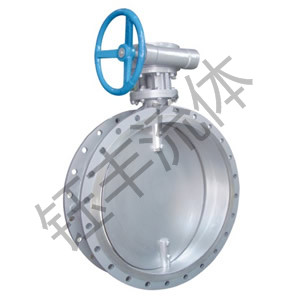

产品概述
蝶阀因其结构紧凑、体积小、重量轻、操作方便、性能可靠、维修简单而广泛应用于热力管道，锅炉辅机系统，石油化工和冶金行业中，用来切断或调节各种腐蚀性和非腐蚀性介质。其产品分中线、单偏心、双偏心和三偏心结构。金属硬密封蝶阀属偏心结构，它是通用软密封蝶阀向中高压领域的延伸和发展，它除了蝶阀原有的特点外，还具有抗老化、搞辐照、经久耐用、寿命长、耐高温压应用范围广等特点。
产品特点
金属密封弹性蝶阀伴随着当今世界科学技术的高速发展，以其体积小、重量轻、操作灵活、安装方便、结构简单、抗冲蚀、耐高温等独具魅力的诱人风采展现在世人面前。双高的金属弹性密封蝶阀以其设计严谨，外形精美时尚，充满时代气息而别具一格倍受青睐，其突出特点如下：
1、刚性十足、密封可靠：为消除金属密封蝶阀对阀体变形的敏感性，须增加阀体刚性，本阀采用了**国家标准蝶阀阀体**小壁厚的企业设计标准，并对阀体内外筋肋进行合理排布，使其刚性十足，从而**了密封的可靠性。
2、开启自如，操作力矩明显减小，因改进的三偏心蝶板密封曲线更加趋于正圆，这将意味着阀座的变形更趋微量，阀座的实际变形量，远小于金属的弹性范围。从而扩宽了阀座弹性变形的余度，即使在高温状态下也不会超出所用材料的弹性范围。
此外，蝶板沿管线的轴向位移动更趋微量，这将减小了阀杆沿流道轴线的饶曲变形量，**阀杆与轴套的正常接触精度。因此，开启自如，操作力矩远小于其他同类蝶阀产品。
3．采用耐高温和先进的喷焊技术，使本蝶阀可达到宽广的使用温度范围，因而满足了调温与低温工况条件下的使用要求。
4、高硬度材料的使用和内件趋于流线的外形设计使本阀耐冲蚀而长寿命。
执行标准
设计与制造 | 结构长度 | 法兰连接尺寸 | 压力试验 |
GB122389-89 JBT8527-97 | GB12221-89 | GB/9115-2000、GB/T17241.6-1998 | GB/T13927-92 |
附件
蜗轮、气动执行机构、电动执行机构等
主要参数
阀体材质 | 铸钢、不锈钢、铬钼钢、合金钢 | |
蝶板 | 铸钢、合金钢、不锈钢、铬钼钢 | |
阀杆 | 2Cr13、不锈钢、铬钼钢 | |
压力等级 | 1.0～4.0Mpa | |
适用 工况 | 适用介质 | 水、蒸汽、油品、空气、酸类、海水 |
适用温度 | ≤425 | |
主要外形尺寸
DN | H1 | H2 | H3 | H4 | A1 | A2 | φ | L | 1.0Mpa | 1.6 Mpa | |||
法兰式 | 对夹式 | D1 | n-d | D1 | n-d | ||||||||
50 | 80 | 150 | 66 | 181 | 135 | 42 | 150 | 108 | 43 | 125 | 4-φ19 | 125 | 4-φ19 |
65 | 90 | 165 | 66 | 181 | 135 | 42 | 150 | 112 | 46 | 145 | 4-φ19 | 145 | 4-φ19 |
80 | 100 | 180 | 66 | 181 | 135 | 42 | 150 | 114 | 64 | 160 | 8-φ19 | 160 | 8-φ19 |
100 | 120 | 195 | 81 | 190 | 135 | 42 | 180 | 127 | 64 | 180 | 8-φ19 | 180 | 8-φ19 |
125 | 140 | 220 | 81 | 190 | 135 | 42 | 180 | 140 | 70 | 210 | 8-φ19 | 210 | 8-φ19 |
150 | 160 | 250 | 81 | 190 | 135 | 42 | 320 | 140 | 76 | 240 | 8-φ23 | 240 | 8-φ23 |
200 | 185 | 270 | 107 | 260 | 202 | 60 | 320 | 152 | 89 | 295 | 12-φ23 | 295 | 12-φ23 |
250 | 220 | 325 | 107 | 260 | 205 | 60 | 320 | 165 | 114 | 350 | 12-φ23 | 355 | 12-φ28 |
300 | 240 | 350 | 126 | 298 | 220 | 93 | 320 | 178 | 114 | 400 | 16-φ23 | 410 | 12-φ28 |
350 | 270 | 380 | 126 | 298 | 220 | 93 | 320 | 190 | 127 | 460 | 16-φ28 | 470 | 16-φ28 |
400 | 305 | 435 | 156 | 335 | 287 | 123 | 400 | 216 | 140 | 515 | 20-φ28 | 525 | 16-φ31 |
450 | 345 | 470 | 156 | 335 | 287 | 123 | 400 | 222 | 152 | 565 | 20-φ28 | 585 | 20-φ31 |
500 | 385 | 510 | 214 | 285 | 360 | 184 | 390 | 229 | 152 | 620 | 20-φ31 | 650 | 20-φ34 |
600 | 435 | 605 | 214 | 285 | 360 | 184 | 390 | 267 | 178 | 725 | 20-φ31 | 770 | 20-φ37 |
700 | 490 | 670 | 214 | 348 | 410 | 217 | 500 | 292 | 229 | 840 | 24-φ31 | 840 | 24-φ37 |
800 | 560 | 740 | 252 | 348 | 410 | 217 | 500 | 318 | 241 | 950 | 24-φ34 | 950 | 24-φ40 |
