对夹式软密封蝶阀

文章来源：admin 时间：2018-04-26

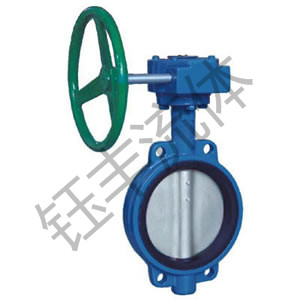

对夹式软密封蝶阀

产品详情

产品概述

D371X蜗轮对夹式软密封蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。

产品特点

1、D371X 蜗轮对夹式软密封蝶阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构**，操作灵活，省力，方便。

附件
蜗轮、气动执行机构、电动执行机构等

执行标准

制造标准GB/T 122387-89法兰标准GB9113-2000、GB17241.6-1998结构长度标准GB12221-89检验标准GB/T 13927-92

主要参数

公称通经DN（mm)50～200050～1600公称药理PN（MPa)0.61.01.6密封试验(MPa)0.661.11.76强度试验(MPa)0.91.52.4适用温度丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃适用介质水、空气、天然气、油品及弱腐蚀性流体泄漏率符合GB/T13927-92标准驱动方式蜗轮传动、电动、气动、液动

主要零部件材料

零件名称材料阀体WCB、QT450-10、HT200、HT250蝶板WCB、QT450-10、HT200、HT250阀轴2Cr13密封圈丁腈耐油橡胶填料柔性石墨

主要外形连接尺寸

DNLHHOAB0.6MPa1.0MPa1.6MPaDOn-dDOn-dDOn-d5043633061802001104-141254-181254-186546703211802001304-141454-181454-188046833461802001504-181608-181608-18100521053871802001704-181808-181808-18125561154111802002008-182108-182108-18150561374472702802258-182408-222408-22200601645722702802808-182958-222958-222506820664627028033512-1835012-2235512-263007823073838042039512-2240012-2241012-263507824876138042044512-2246016-2247016-2640010228987745047049516-2251516-2652516-3045011432093848049055016-2256520-2658520-3050012734399348049060020-2262020-2665020-33600154413113148049070520-2672520-3077020-36700165478147664066081024-2684024-3084024-36800190525153364066092024-3095024-3395024-399002035851655750860102024-30105028-33105038-3910002166401765850900112028-30116028-36117028-4212002547551995850900134032-33138032-39139032-48
