ANSI标准气动球阀
产品概述
ANSI标准气动球阀是一种（球体）绕垂直于通道轴旋转90°的阀门，其由活塞式双作用或单作用（弹簧复位式）气动执行器和O型阀结构组成，配用附件电磁阀、空气过滤减压器、限位开关（阀位回讯器）或电-气阀门定位器，实现对工艺管路中流体介质的自动调节控制或二位切断控制
产品特点
1．气动球阀流体阻力小，是所有阀类中流体阻力**小的一种，启闭迅速方便，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体0~90°，就能快速完成启闭动作或调节动作。球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。是自动化控制系统中仪表的执行单元。
2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变球芯的旋转角度，可实现比例调节动作。
3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，**传动轴不摩损。
技术性能参数
公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
公称通径（in） | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-3/4 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |||
流量系数（KV） | 20 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | 5650 | 8100 | ||||
压力级（Class） | 150、300、600、900 | |||||||||||||||||
工作转角 | 0-90°（±3°可调） | |||||||||||||||||
泄漏量（Q） | 软密封：O泄漏符合ANSI B16.104 5级 硬密封：≤10-4×阀的额定容量 | |||||||||||||||||
气动执 | 型 号 | DA、GT、GTE系列；AW、AWS系列；ZSQ系列 | ||||||||||||||||
气源压力 | 0.3～0.7MPa（净化压缩空气） | |||||||||||||||||
作用形式 | 双作用/单作用(弹簧复位式) | |||||||||||||||||
控制型式 | 切断型/调节型 | |||||||||||||||||
流量特性 | 调节型:近似等百分比；二位切断型：快开性 | |||||||||||||||||
调节型 | 输入信号 | 电信号：0～10mA、4～10mA 气信号：20～100kPa | ||||||||||||||||
基本误差 | 带定位器≤±2.5** | |||||||||||||||||
回 差 | 带定位器≤±2.5** | |||||||||||||||||
切断型 | 回信电压 | AC220V/DC24V | ||||||||||||||||
切断时间 | ≤1.5S | ≤2S | ≤3S | ≤5S | ||||||||||||||
产品结构
产品名称 | 气动球阀 | |||
作用形式 | 开关型 调节型 | |||
连接形式 | 法兰式 对夹式 管螺纹式 | |||
结构形式 | O型浮动球式 | O型固定球式 | ||
阀座密封形式 | 软质密封 | 硬质合金密封 | 软质密封 | 硬质合金密封 |

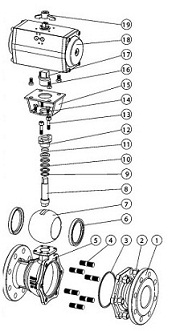

球阀主要零件材料
序号 No | 零件名称 | 材质 | ||
C | P | R | ||
1 | 右阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 螺母 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
3 | 垫片 | PTFE | PTFE | PTFE |
4 | 螺柱 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
6 | 阀座 | PTFE | PTFE | PTFE |
7 | 球体 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | lCr18Ni12Mo2Ti |
8 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | lCr18Ni12Mo2Ti |
9 | 垫片 | PTFE | PTFE | PTFE |
10 | 填料 | PTFE | PTFE | PTFE |
11 | 衬套 | PTFE | PTFE | PTFE |
12 | 压盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
13 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
14 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
15 | 连接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
16 | 螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
17 | 连接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
18 | 气动装置 | |||
19 | 位置指示器 | |||
GT、DA型气动执行器主要零件材料
缸体 | 端盖 | 活塞、齿条 | O型密封圈 | 轴承垫圈、导环 |
铝合金表面阳极化处理 | 铝合金表面喷塑处理 | 铝合金 | 丁睛橡胶=NBR70 | 塑料 |
工作环境温度：-20~+90℃，适用介质：压缩空气、氮气等干净、清洁不含腐蚀性气体。 | ||||
球阀应用规范
设计制造标准 | 法兰尺寸标准 | 结构长度标准 | 检验试验标准 |
GB/T12237-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
ANSI API6D | ANSI B16.5 | ANSI B16.10 | API6D API598 |
JPI7S-48 | JIS B2212~2214 | JIS B2002 | API598 |
气动执行器应用规范
执行器与阀门连接 | 四个或八个螺栓孔符合DIN/ISO5211标准，轴装配孔符合DIN3337标准 |
执行器与控制阀及附件连接 | 符合VDI/VDE3845标准或NAMUR标准 |
附件的选用 （根据不同控制和要求可选择下列附件）：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气阀门定位器、气动阀门定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件、保位阀。
手动机构：手操机构

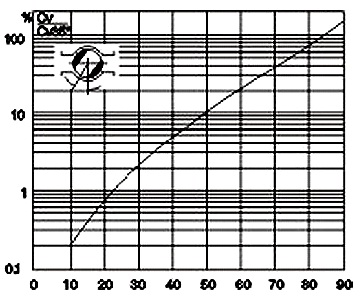

流量特性示意图
流量特性表
规格in↓开度 → | 不同开度下KV值 | ||||||||
10 ° | 20 ° | 30 ° | 40 ° | 50 ° | 60 ° | 70 ° | 8 0 ° | 90 ° | |
2 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
3 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
4 | 9 | 18 | 35 | 71 | 133 | 248 | 398 | 620 | 890 |
6 | 20 | 40 | 8/0 | 160 | 300 | 560 | 900 | 1400 | 2000 |
8 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
10 | 57 | 113 | 226 | 453 | 848 | 1582 | 2543 | 3955 | 5650 |
12 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
