电动三通球阀
概述
ZDHLT型电动三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型和T型三通两种，L型三通改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型三通可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。
电动三通球阀采用ALS型、3810R型或HQ型回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。
特点
1．三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
5．三通球阀的主要产品系列：如流向图所示选择工况

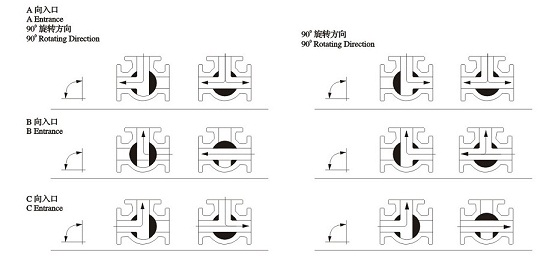

T型三通可使三路正交的管道互相连通，即起合流或合流作用，也可以使其中两条连通而切断另一条管道。
T型通口

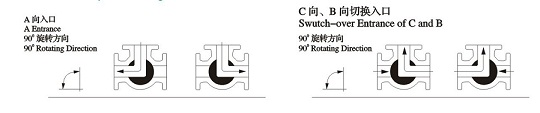

L型三通只能连通相互正交的两条管道或切换方向，即起分配作用。
L型通口
主要零件材料及适用温度、介质
公称通径mm | DN15-DN300 | |||
材料代号 | C（WCB） | P（304） | R（316） | |
主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球体 | 2Cr13、（304） | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
阀座密封 | 增强聚四氟乙烯 、对位聚苯 | |||
填料 | 聚四氟乙烯 、柔性石墨 | |||
适用工况 | 适用介质 | 蒸汽、水、油品 | 硝酸碱类腐蚀性介质 | 醋酸类腐蚀性介质 |
适用温度 | 聚四氟乙烯≤180℃，对位聚苯≤300℃，金属密封≤450℃ | |||
应用规范
设计制造标准 | 法兰尺寸标准 | 结构长度标准 | 检验试验标准 |
GB/T12237-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
API6D | ANSI B16.5 | ANSI B16.10 | JB/T9092-99 |
JPI7S-48 | JIS B2212~2214 | JIS B2002 | API598 |
性能规范
试验压力 | 公称压力（MPa） | 压力级（Class） | JIS(MPa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
主要技术参数和性能指标
公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
流量系数KV | 17 | 33 | 62 | 95 | 146 | 232 | 350 | 439 | 810 | 1205 | 1912 | 3014 | |
公称压力PN（MPa） | 1.6、2.5、4.0、6.4 | ||||||||||||
球芯转角 | 0～90° | ||||||||||||
球芯型式 | L型或T型 | ||||||||||||
流量特性 | 快开式或比例调节式 | ||||||||||||
连接形式 | 法兰式、管螺纹式（G"） | ||||||||||||
电动执行机构 | 型号 | ALS系列、3810R系列、PSQ系列、HQ或QB型 | |||||||||||
电源电压 | AC220V、AC380V、DC24V | ||||||||||||
作用形式 | 开关型/调节型（隔爆型） | ||||||||||||
调节型 | 信号范围 | 0～10mA、4～20mA 、1～5VDC | |||||||||||
开关型 | 电信号 | AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号 | |||||||||||
法兰式（㎜）
主要尺寸 | 公称通径DN | |||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 500 |
L1 | 75 | 75 | 90 | 1OO | 1 O | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
管螺纹：L型（㎜）
SIZE | d | L | H | D1 | B | W1 | W2 |
1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 |
3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 |
1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 |
11/4" | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 |
11/2" | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 |
2" | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 |
管螺纹：T型（㎜）
SIZE | d | L | H | D1 | B | F | G | W1 | W2 |
1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 |
3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 |
1" | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 |
11/4" | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 |
11/2" | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 |
2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 |
